KW-DM-KX系列雙回路抑制諧波型智能電容器· 產品詳情

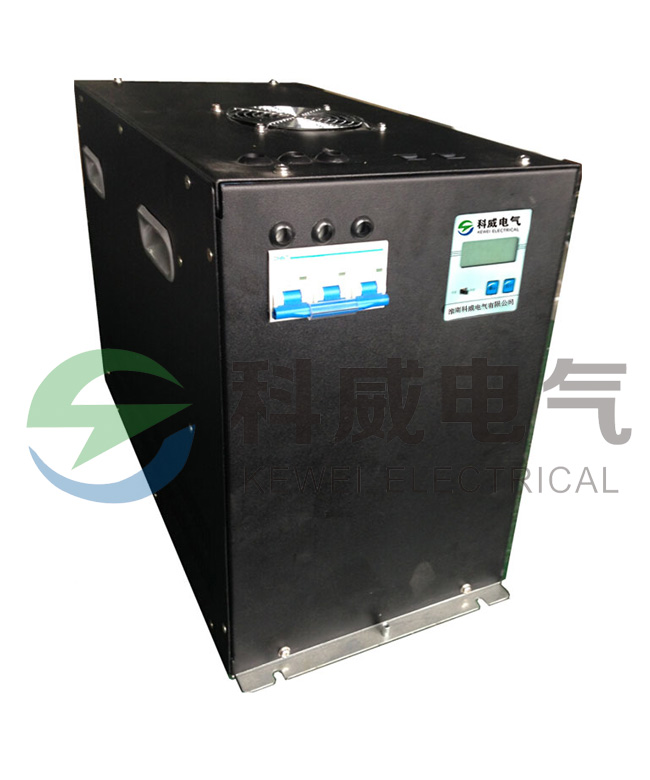

KW-DM-KX系列雙回路抑制諧波型智能電容器

發布時間:2021-02-22


一 ﹑產品概述

YKW-DB系列雙回路抗諧波智能電容器是0.4kV低壓電網高效節能﹑降低線損﹑提高功率因數和電能質量的新一代無功補償設備。它由智能測控單元、過零投切開關單元、保護單元、濾波電抗器、低壓濾波電力電容器構成。改變了傳統無功補償裝置體積龐大和笨重的結構模式,從而使新一代低壓無功補償設備具有補償效果更好,體積更小,功耗更低,價格更廉,節約成本更多,使用更加靈活,維護更加方便,使用壽命更長,可靠性更高的特點,適用于諧波十分嚴重的場合的無功補償,能夠可靠運行,不會產生諧振,對諧波無放大作用,并在一定程度上有吸收消除諧波的功能。其中串接7%電抗器的產品使用于5次(及5次以上)諧波為主的電氣環境,串接14%電抗器的產品使用于3次(及3次以上)諧波為主的電氣環境。相較于單回路抗諧波智能電容器,雙回路容量更高,同等容量占用空間更小。



6.3、三相共補參數輪顯說明

表2

序號

參數名稱

參數內容

注釋

1



當前功率因數為0.900

2



當前AC相電壓為408.0V

3



當前B相采樣電流二次側電流為5.000A

4



電網無功功率200KV

5



表示該電容器通訊地址為0006號

6



本機是從機,網絡地址是6



本機是主機,組網臺數是32

7



當前機箱內溫度是20

8




當前第一組電容器電流為35A

9



當前第二組電容器電流為35A

10



1#開關投入故障,0為無,1為有


2#開關投入故障,0為無,1為有


3#開關投入故障,0為無,1為有


4#開關投入故障,0為無,1為有


1#開關切除故障,0為無,1為有


2#開關切除故障,0為無,1為有


3#開關切除故障,0為無,1為有


4#開關切除故障,0為無,1為有


通訊接收故障, 0為無,1為有


通訊發送故障, 0為無,1為有


缺相故障,0為無,1為有


第一組電容電流故障,0為無,L為欠流故障,H為過流故障


第二組電容電流故障,0為無,L為欠流故障,H為過流故障

6.4分補參數輪顯說明

表3

      1

      3



      A相當前功率因數為0.900

      2



      B相當前功率因數為0.900

      3



      C相當前功率因數為0.900

      4



      當前A相電壓為218.8V

      5



      當前B相電壓為218.8V

      6



      當前C相電壓為218.8V

      7



      當前A相采樣電流二次側電流為5.000A

      8



      當前B相采樣電流二次側電流為5.000A

      9



      當前C相采樣電流二次側電流為5.000A

      10



      A相無功功率200KVAR

      11



      B相無功功率200KVAR

      12



      C相無功功率200KVAR

      13



      表示該電容器通訊地址為0006號

      14



      本機是從機,網絡地址是6



      本機是主機,組網臺數是32

      15



      當前機箱內溫度是20

      16



      當前第一組電容器電流為10A

      17



      當前第二組電容器電流為10A

      18



      當前第三組電容器電流為10A

      19



      A相開關投入故障,0為無,1為有


      B相開關投入故障,0為無,1為有


      C相開關投入故障,0為無,1為有


      A相開關切除故障,0為無,1為有


      B相開關切除故障,0為無,1為有


      C相開關切除故障,0為無,1為有


      通訊故障,    0為無,1為有


      過溫故障,    0為無,1為有


      通訊接收故障, 0為無,1為有


      通訊發送故障, 0為無,1為有


      缺相故障,0為無,1為有
