yKW-DB-KX單回路抑制諧波型· 產品詳情

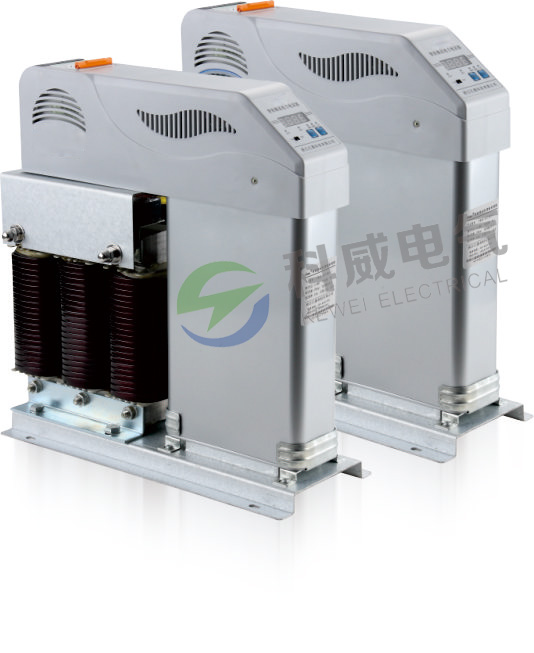

yKW-DB-KX單回路抑制諧波型

發布時間:2021-02-23

20200313162745_59641 (1).jpg一.產品的技術指標
1.環境條件
環境溫度:-40~40℃
相對濕度:40℃,20~90%
海拔高度:≤2000m
2.電源條件
額定電壓:~220V/380V
電壓偏差:±20%
工頻頻率:48.5~51.5Hz
功率消耗:<0.5W(切除電容器時)
3.電氣安全
電氣間隙與爬電距離、絕緣強度、安全防護、短路強度、采用與控制電路防護均符合中華人民共和國電力行業標準
DL/T842-2003《壓低并聯電容器裝置使用條件》中對應條款要求。
4.測量誤差
電壓:≤0.5%(在80~120%額定電壓范圍內)
電流:≤1%
溫度:±1℃
5.保護誤差
電壓:≤0.5%(在80~120%額定電壓范圍內)
電流:≤1%
溫度:±1℃
6.無功補償參數
電容器投切問隔:>10S
無功容量:單臺≤40 Kvar(三相)、
≤20kvar(分相);
聯機:≤32臺
7.可靠性參數
控制準確率:100%
控制容許次數:100萬次
電容器容量運行時間衰減率:≤1%/年
電容器容量投切衰減率:≤0.1%歷次
年故障率:≤0.1%
8.機械參數及安裝
重量:35kg(40Kvar)

二.產品主要有以下幾種功能
1.抑制諧波功能:有效抑制高次諧波和涌流,對高次諧波形成低阻抗通路。對諧波有吸收泄放作用,能消除高次諧波對
電容器的影響,保護電路及電容器過載,防止電容器過熱、絕緣介質的老化、自愈性能下降,使用壽命降低。
2.同步投切功能:與專用控制器配合,響應時間快,可實現動態跟蹤,并準確在電流電壓為零時投切,受諧波影響小。
3.分相補償功能:分相補償型產品,各相電容可分別投切,提高無功補償精確度,使三相無功不平衡得到良好補償。
4. 測量功能:配電電壓、電流、無功功率、功率因數測量、CT卡目位與變比自動測量、校正;各臺電容器三相電流體、
內溫度測量。
5. 保護功能:回路電流速切、過流保護;電容器過壓、欠壓保護;電容器過溫、斷相、三相不平衡保護,當電容器溫度
超過65度,電容器整機退運保護,提高使用壽命,確保系統安全運行。
6. 信號功能:電容器的投切狀態,過欠補狀態、過欠壓狀態信號;保護動作類型、自診斷故障類型信號。
7. 通信功能:電容器和控制器之間采用RS-485通信聯結,便于大量采樣數據上傳及與外設外設監控終端進行信息交換,
構成系統工作。
8. 智能網絡控制:可自動檢測及跟蹤系統無功的變化,自動投切電容器組。容量相同的電容器按循環投切原則,容量不
同的電容器按適補原則投切。電容器先投先退、先退先投;電容器運行溫度低的先投,溫度高的先退;補償工況恒定
時,電容器每一段時間循環投切,避免單只電容器長時間投運。
9. 故障自診斷功能,電容器智能控制元件能對本體各相運行參數進行自診斷,一旦出現自檢故障,整機快速響應,退出
運行。
三.產品的主要特點
YKW-DB系列抗諧型低壓智能電力電容器與YKW-DB系列低壓智能電力電容器相比,主要特點如下:
1.采用高品質工業型低壓濾波電力電容器,安全性高;
2.采用同步開關技術,技術先進,性能穩定可靠;
3.采用閉環電路,磁路不飽和,無能源消耗,無電磁輻射;
4.采用特殊技術與工藝,能有效抑制高次諧波和涌流,抑制3~13次以上諧波效果明顯;
5.模塊化結構,組合靈活,擴容方便,安裝簡單,便于維護;
6.智能網絡,485通訊接口可以接入后臺計算機,進行配電綜合管理;
7.采用分散控制模式,100萬次無故障投切,高可靠性;
8.界面中文顯示,操作簡單,維護方便,利于現場故障查找;
9.內加SH防暴器及溫控裝置,提高嚴重諧波場合下運行可靠度;
10.節能效果顯著,有效提高功率因數,降低電能消耗,改善電能質量。
KW-DM系列抗諧型低壓智能電力電容器主要應用于諧波電流為50%以下的場所,能夠可靠運行,不會產生諧振,對諧波
無放大作用,并在一定程度上有吸收消除諧波的功能。
